เรียนรู้และใช้งานเซนเซอร์ตรวจจับการเคลื่อนไหว

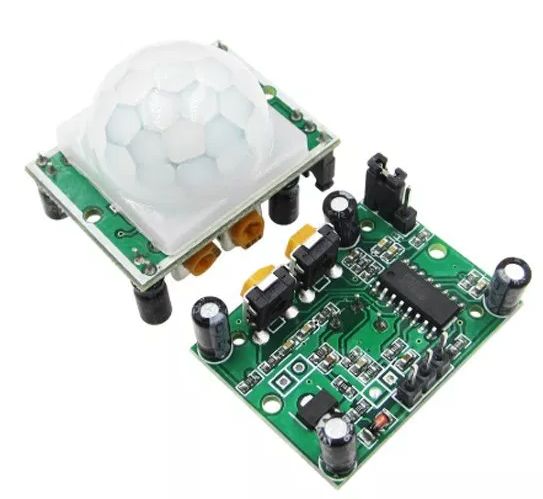

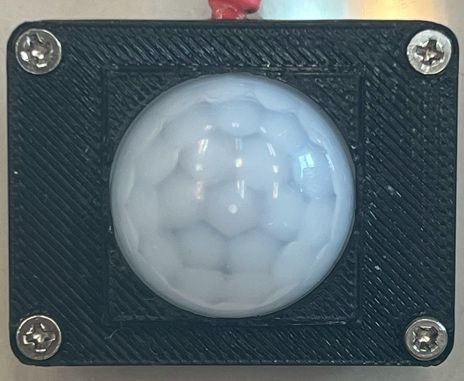

รูปที่ 6.1 เซนเซอร์ตรวจจับความเคลื่อนไหวแบบ PIR พร้อมเลนส์ Fresnel
-
บทนำ
เซนเซอร์ตรวจจับความเคลื่อนไหว (Passive Infrared Sensor: PIR Sensor)
เป็นอุปกรณ์อิเล็กทรอนิกส์ที่สามารถตรวจจับการเคลื่อนไหวของมนุษย์หรือสัตว์
โดยอาศัยหลักการตรวจจับการเปลี่ยนแปลงของพลังงานอินฟราเรดที่แผ่ออกมาจากร่างกายสิ่งมีชีวิต
เซนเซอร์ประเภทนี้ถูกใช้งานอย่างแพร่หลายในชีวิตประจำวัน เช่น
-
โคมไฟเปิดอัตโนมัติ ตามทางเดิน บันได หรือโรงจอดรถ
ที่จะเปิดไฟเมื่อมีคนเดินผ่าน -
ระบบกันขโมย
ที่ใช้ตรวจจับการเคลื่อนไหวในบ้านหรือร้านค้าเมื่อตั้งระบบรักษาความปลอดภัย -
เครื่องปรับอากาศอัจฉริยะ ที่ลดพลังงานเมื่อไม่มีคนอยู่ในห้อง
-
ประตูอัตโนมัติ ที่เปิดเมื่อมีคนเข้าใกล้
-
อุปกรณ์สุขภัณฑ์อัตโนมัติ เช่น
เครื่องเป่ามือหรือโถปัสสาวะที่ทำงานเมื่อมีคนเข้าใกล้
ในระบบ Smart Building เซนเซอร์ PIR
ถือเป็นส่วนสำคัญที่ใช้ในการตรวจสอบสถานะการใช้งานพื้นที่
และช่วยในการควบคุมอุปกรณ์ให้เหมาะสมกับการใช้พลังงาน
ตัวเซนเซอร์ทำงานโดยตรวจจับการเปลี่ยนแปลงของพลังงานอินฟราเรดที่แผ่ออกมาจากร่างกาย
เมื่อมีการเคลื่อนไหวเกิดขึ้นในบริเวณที่ตรวจจับ
ระบบจะส่งสัญญาณดิจิทัลออกไปยังไมโครคอนโทรลเลอร์ (เช่น ESP32) เพื่อสั่งงานอุปกรณ์อื่น ๆ
ต่อไป

รูปที่ 6.2 เซนเซอร์ PIR ติดตั้งในกล่องพร้อมใช้งาน
🏃6.2 ส่วนประกอบของโมดูล
-
เลนส์ Fresnel: รวมรังสี IR เพื่อเพิ่มความไว
-
Pyroelectric Sensor: ตรวจจับความเปลี่ยนแปลงของอุณหภูมิ
-
Amplifier & Comparator: ขยายและเปรียบเทียบสัญญาณ
-
Potentiometer: ปรับ Sensitivity และ Delay Time
-
Digital Output: ส่ง HIGH/LOW ไปยัง ESP32

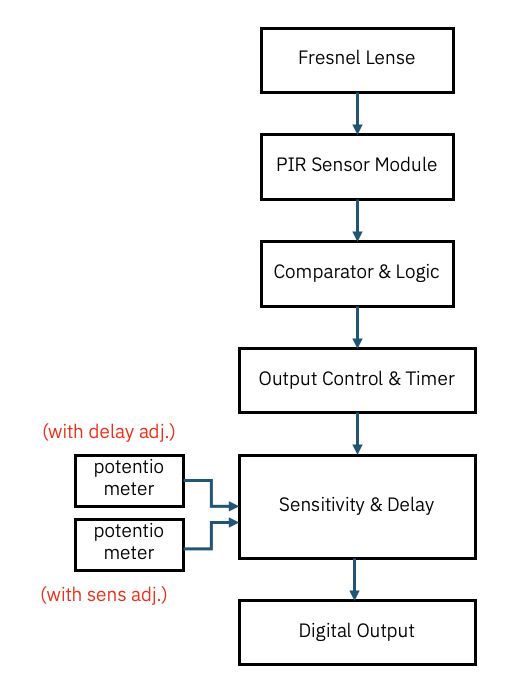

รูปที่ 6.3 Block Diagram แสดงองค์ประกอบและการทำงานของโมดูลเซนเซอร์ PIR
🏃6.3 หลักการทำงานของเซนเซอร์
เซนเซอร์ตรวจจับความเคลื่อนไหวแบบ PIR (Passive Infrared Sensor)
ทำงานโดยอาศัยหลักการตรวจจับการเปลี่ยนแปลงของพลังงานอินฟราเรด (Infrared
Radiation) ที่แผ่ออกจากร่างกายของมนุษย์หรือสัตว์ที่มีอุณหภูมิสูงกว่าสิ่งแวดล้อม

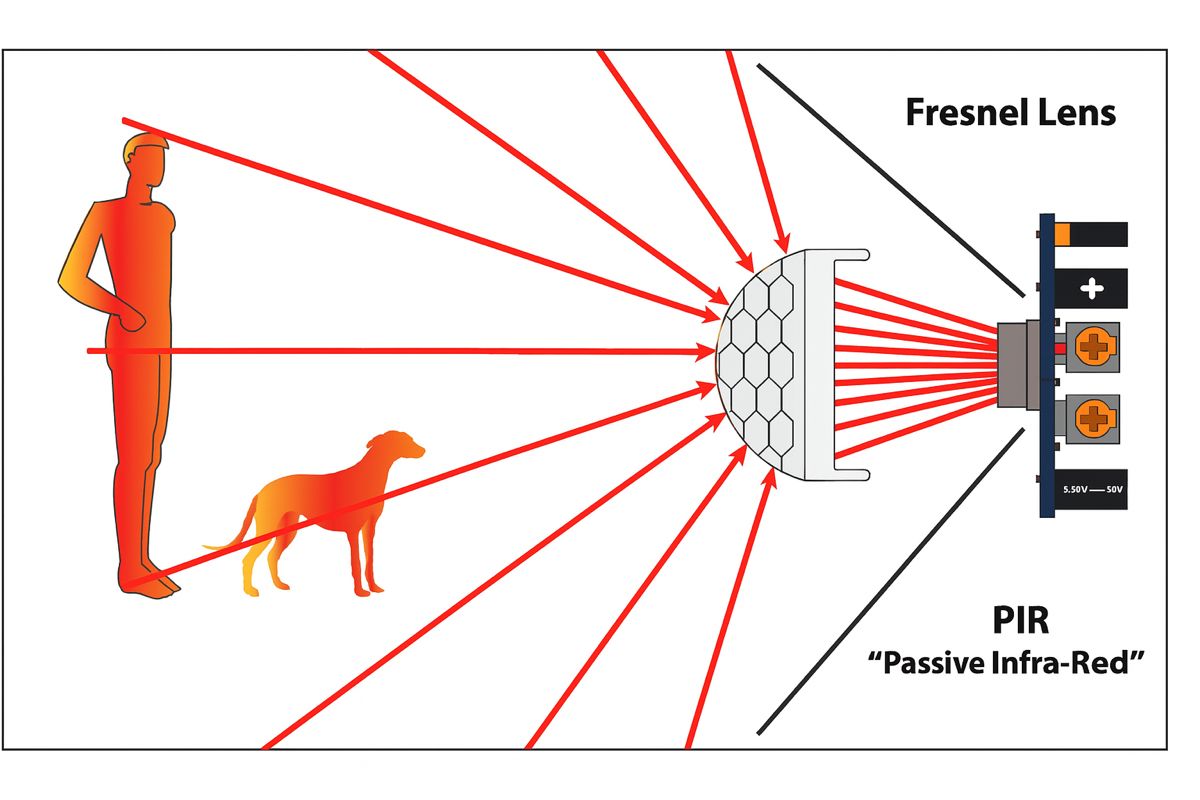

รูปที่ 6.4 หลักการตรวจจับอินฟราเรดจากร่างกายมนุษย์ผ่านเลนส์ Fresnel ด้วยเซนเซอร์
PIR
โดยทั่วไป PIR Sensor จะมีโครงสร้างหลักดังนี้:
-
เลนส์ Fresnel:
ช่วยรวมแสงอินฟราเรดจากหลายทิศทางให้ตกกระทบยังตัวเซนเซอร์ -
Pyroelectric Sensor: ตรวจจับการเปลี่ยนแปลงของอินฟราเรด
หากมีการเคลื่อนไหวผ่าน จะเกิดการเปลี่ยนแปลงในปริมาณรังสีอินฟราเรด
ทำให้เกิดสัญญาณไฟฟ้า -
วงจรขยายสัญญาณ (Amplifier): เพิ่มความแรงของสัญญาณ
-
วงจรเปรียบเทียบ (Comparator): เปรียบเทียบกับค่าเกณฑ์เพื่อตัดสินว่า
“มีการเคลื่อนไหวหรือไม่” -
ขาเอาต์พุตแบบ Digital: ส่งสัญญาณ High (1) เมื่อมีการเคลื่อนไหว และ Low (0)
เมื่อไม่มี
PIR Sensor แบบทั่วไป เช่น HC-SR501 ยังมีตัวปรับค่าด้วย Potentiometer 2 ตัว:
-
ปรับ Sensitivity: ระยะการตรวจจับ (ประมาณ 3–7 เมตร)

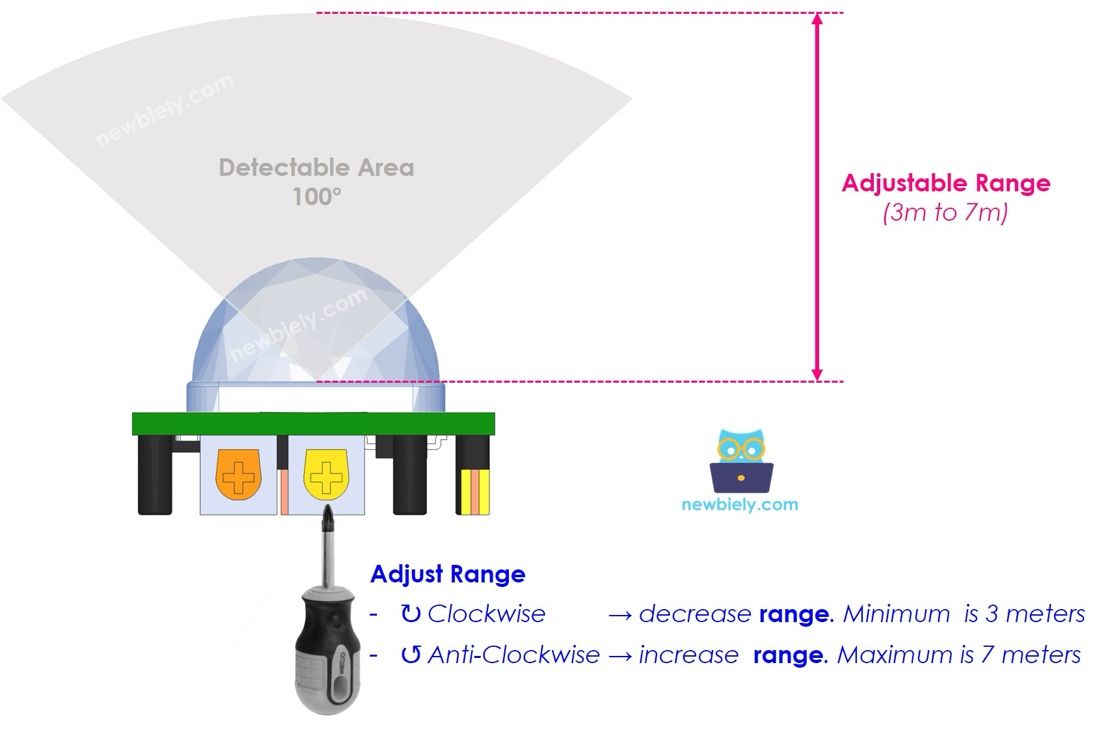

รูปที่ 6.5 แสดงการปรับระยะตรวจจับของเซนเซอร์ PIR โดยใช้ Potentiometer
-
ปรับ Delay Time: เวลาที่สัญญาณเอาต์พุตยังคงอยู่ในสถานะ HIGH
หลังจากการตรวจจับ

รูปที่ 6.6 การปรับเวลา Delay Time
และพฤติกรรมสัญญาณเอาต์พุตหลังการตรวจจับการเคลื่อนไหว

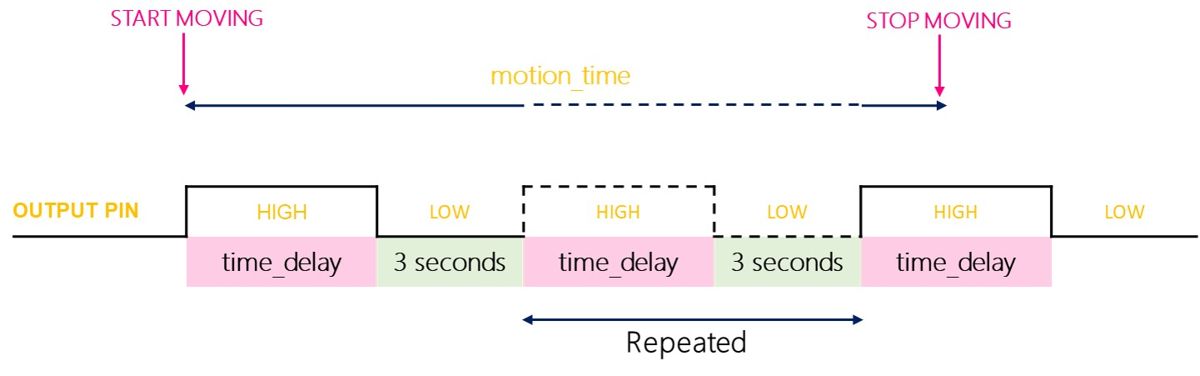

รูปที่ 6.7 สัญญาณเอาต์พุตขณะมีการเคลื่อนไหวต่อเนื่อง
🏃6.4 อุปกรณ์ที่ใช้ในการทดลอง
| ลำดับที่ | รายละเอียดอุปกรณ์ |
|---|---|
| 1 | เซนเซอร์ HC-SR501 PIR |
| 2. | บอร์ด Smart Building IoT (Sensor Board) |
ตารางที่ 6.1: รายการอุปกรณ์ที่ใช้ในการทดลอง
🏃6.5 การเชื่อมต่อกับบอร์ด
เชื่อมต่อเซนเซอร์ HC-SR501 PIR ที่คอนเนคเตอร์ MOTION บนบอร์ด Smart Building
IoT (Sensor Board) เพื่อให้ ESP32 ประมวลผล

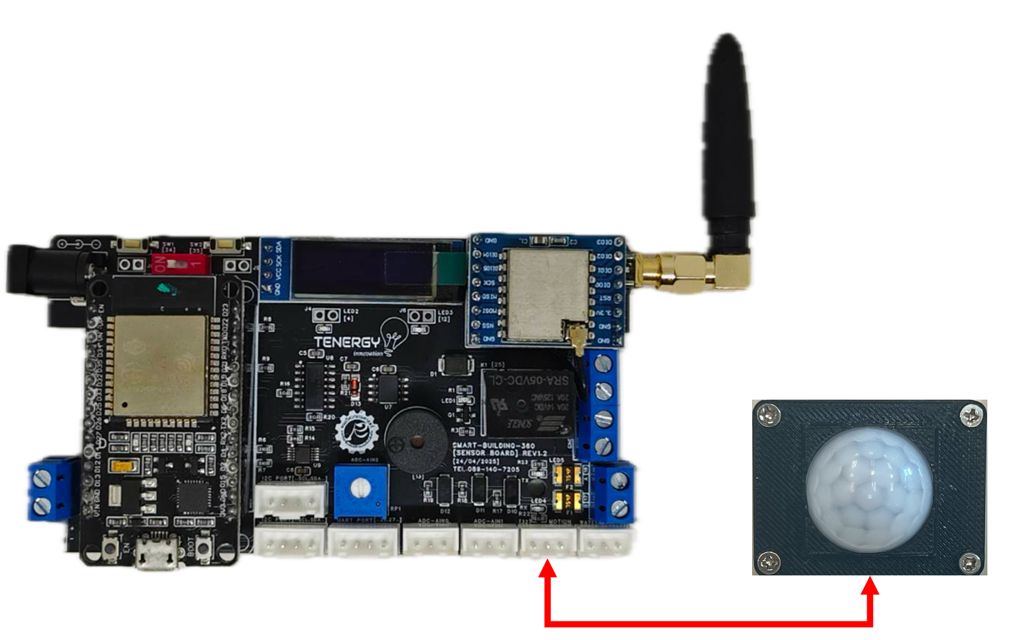

รูปที่ 6.8 การเชื่อมต่อโมดูลเซนเซอร์ตรวจจับการเคลื่อนไหว
🏃6.6 ตัวอย่างโค้ดและการแสดงผล
Example Code 6.1: Motion Sensor

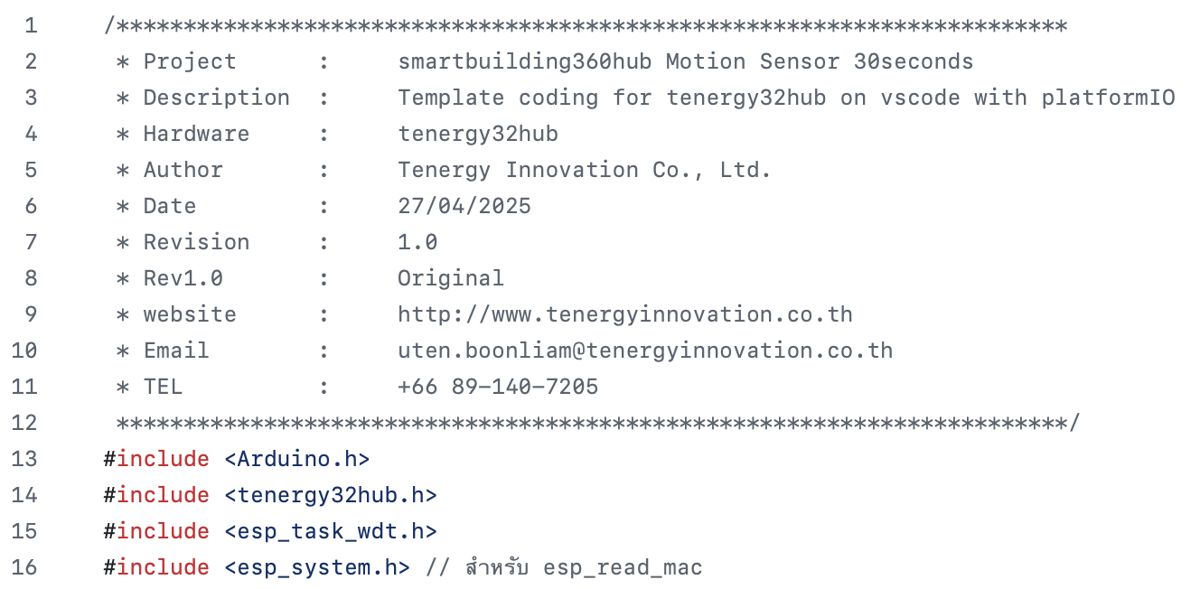

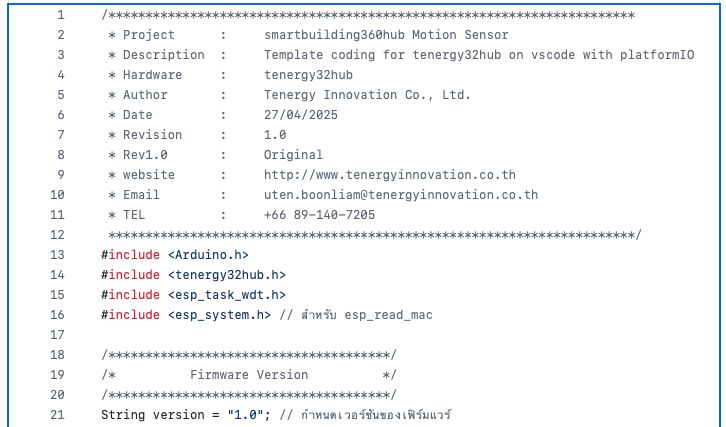

รูปที่ 6.9 ตัวอย่างโค้ดสำหรับอ่านค่าเซนเซอร์ตรวจจับความเคลื่อนไหวและแสดงผลผ่าน
Serial Monitor

โค้ดนี้ใช้สำหรับอ่านค่าจากเซนเซอร์ตรวจจับความเคลื่อนไหว (PIR Sensor)
โดยทำงานร่วมกับไลบรารี tenergy32hub
ซึ่งจะช่วยให้งานเขียนโปรแกรมง่ายและกระชับยิ่งขึ้น
โค้ดนี้ตรวจจับการเคลื่อนไหวโดยใช้เซนเซอร์ PIR ที่เชื่อมต่อกับ GPIO ของบอร์ด Sensor
Board หากตรวจพบการเคลื่อนไหว จะส่งข้อความว่า “Motion detected” ไปยัง OLED และ
Serial Monitor หากไม่พบการเคลื่อนไหว จะแสดงข้อความ “No motion” แทน
ระบบจะทำงานวนซ้ำและอัปเดตสถานะทุก 1 วินาที
Example Code 6.2: PIR Sensor ควบคุม Relay พร้อมแสดงผลบน OLED และ
Serial Monitor

รูปที่ 6.10 ตัวอย่างโค้ดควบคุมรีเลย์จาก PIR Sensor พร้อมแสดงผลบน OLED และ
Serial Monitor

1.เมื่อมีการเคลื่อนไหว (PIR ตรวจจับ HIGH):
-
แสดงข้อความ “Motion Detected!” ทาง Serial
-
แสดง “PIR: Motion!” และ “Relay: ON” บน OLED
-
เปิดรีเลย์ (ถ้ายังไม่เปิด) และบันทึกเวลาที่ตรวจจับการเคลื่อนไหวล่าสุด
2. เมื่อไม่มีการเคลื่อนไหว (PIR LOW):
-
ถ้ารีเลย์ยังเปิดอยู่ จะคำนวณเวลาที่เหลือ (countdown) ก่อนปิดรีเลย์ (30
วินาที) -
แสดง countdown ที่เหลือบน OLED (`OFF in: xx s`) และ Serial
Monitor -
เมื่อครบ 30 วินาที รีเลย์จะปิดอัตโนมัติ และแสดง “Relay: OFF” บน OLED และ
Serial -
ถ้ารีเลย์ปิดอยู่แล้ว จะแสดง “Relay: OFF” บน OLED
🏃การประยุกต์ใช้งาน
-
เซนเซอร์ตรวจจับความเคลื่อนไหวสามารถ นำไปประยุกต์ใช้ในสถานการณ์ต่าง ๆ ได้
เช่น -
ระบบไฟเปิดอัตโนมัติเมื่อมีคนผ่าน หรือเคลื่อนไหวในพื้นที่
-
ระบบแจ้งเตือนบุกรุก เช่น ระบบกันขโมย ประตูอัตโนมัติ หรือลำโพงเตือนภัย
-
ควบคุมการทำงานของเครื่องใช้ไฟฟ้าอัตโนมัติ เช่น พัดลม หลอดไฟ
หรือระบบควบคุมแสง -
ใช้งานร่วมกับระบบ Smart Building
เพื่อเพิ่มความปลอดภัยและประหยัดพลังงาน -
สั่งเปิด–ปิดอุปกรณ์ไฟฟ้าอื่น ๆ ผ่านเสียงเตือนหรือเงื่อนไขที่กำหนด
🏃สรุปผลการเรียนรู้
-
สามารถเชื่อมต่อเซนเซอร์ตรวจจับการเคลื่อนไหวเข้ากับบอร์ด Smart Building IoT
ได้อย่างถูกต้อง -
เข้าใจหลักการทำงานของเซนเซอร์และสามารถวิเคราะห์สัญญาณที่ตรวจจับได้
-
สามารถอ่านค่าเซนเซอร์ผ่าน Serial Monitor และ OLED
ได้อย่างถูกต้อง -
สามารถตั้งค่า threshold เพื่อตรวจจับการเคลื่อนไหวตามสถานการณ์
-
สามารถประยุกต์ใช้งานจริงร่วมกับระบบควบคุมอุปกรณ์ไฟฟ้าอัตโนมัติในพื้นที่ต่าง ๆ
ได้
✅ กิจกรรมการทดลอง (Lab Exercise)
1: ทดลองปรับ Sensitivity และวัดระยะตรวจจับ
-
หมุน potentiometer บนโมดูล PIR Sensor เพื่อปรับค่าความไว
(Sensitivity) -
วางเทียนหรือวัตถุให้เคลื่อนไหวในระยะต่างๆ (1–7 เมตร)
แล้วสังเกตว่าระยะสูงสุดที่เซนเซอร์จับได้อยู่ที่กี่เมตร -
บันทึกค่า “Range (ม.)” กับ “ตำแหน่ง trim-pot” ลงในตาราง
-
วิเคราะห์ความสม่ำเสมอ: เมื่อกลับค่าแบบ Clockwise และ Anti-Clockwise
ผลจะเป็นอย่างไร
…………………………………………………………………………………………………………………………………………..………………………………………………………………………………………………………………………………………..…………………………………………………………………………………………………………………
2: ทดสอบ Time Delay และเปรียบเทียบ
-
ตั้งค่า Time-Delay บนโมดูล PIR Sensor ให้ได้ช่วงเวลาต่างๆ (3 – 300
วินาที) -
สั่งให้ผู้ช่วยเดินเข้าไปยืนในเขตตรวจจับค้างไว้ แล้วจับเวลา (ด้วย Stopwatch)
ว่าสัญญาณที่ออกจาก OUTPUT เป็น High นานกี่วินาที -
เปรียบเทียบค่าที่วัดได้กับค่าที่ตั้งบนบอร์ด (ปรับ trim-pot)
-
สรุปความคลาดเคลื่อนและปัจจัยที่อาจมีผลกับค่า Time-Delay
…………………………………………………………………………………………………………………………………………..………………………………………………………………………………………………………………………………………..…………………………………………………………………………………………………………………
3: ทดลองตรวจจับความเคลื่อนไหวและแสดงผลผ่าน OLED Display
-
ต่อเซนเซอร์ PIR Sensor กับบอร์ด Smart-Building IoT
ตามแผนผังที่กำหนด -
เปิดโปรแกรมตัวอย่าง Example Code 6.2 และอัปโหลดไปยังบอร์ด
-
เคลื่อนไหวในบริเวณหน้าตัวเซนเซอร์ และสังเกตข้อความที่แสดงบน OLED
-
บันทึกข้อความที่ปรากฏบนจอ OLED เมื่อมีการเคลื่อนไหว
และเมื่อไม่มีการเคลื่อนไหว
…………………………………………………………………………………………………………………………………………..………………………………………………………………………………………………………………………………………..…………………………………………………………………………………………………………………
📝 พื้นที่สรุปผลการเรียนรู้
🔹 หลังจากทำกิจกรรมและศึกษาข้อมูลจากชุดฝึกนี้ ฉันได้เรียนรู้ว่า…
…………………………………………………………………………………………………………………………………………..………………………………………………………………………………………………………………………………………..…………………………………………………………………………………………………………………
🔹 ความเข้าใจเพิ่มเติมที่ได้รับจากใบงานนี้คือ…
…………………………………………………………………………………………………………………………………………..………………………………………………………………………………………………………………………………………..…………………………………………………………………………………………………………………
🔹 ข้อเสนอแนะ/ข้อสงสัยเพิ่มเติม
…………………………………………………………………………………………………………………………………………..………………………………………………………………………………………………………………………………………..…………………………………………………………………………………………………………………
“ระบบที่ดีต้องเคลื่อนไหวทันการเปลี่ยนแปลง”
“A smart system moves with change, not against
it.”
